型号 TAM

EASYLAB系统的扩展适配器

用于连接通风柜和房间控制以及中央BMS的适配器

  • 通过即插即用式线缆至多可以连接23个EASYLAB控制器
  • 可以将其他的变风量定风量加入进房间风量平衡
  • 可以连接到BMS
  • 可以连接一个控制面板进行信号通讯或者使用房间功能


扩展选项

  • 连接到电源(230V)
  • 扩展模块,通过LonWorks,BACnet或者Modbus与BMS通讯
  • 房间控制面板可以更改运行模式

Controller TAM 00132374_0


  • 应用
  • 描述

应用

  • EASYLAB系统的扩展的适配器 TAM
  • 通风柜控制和房间控制的接口
  • 可以通过0-10V模拟量或者LonWorks,BACnet,Modbus扩展模块与BMS通讯
  • 很简便的调试:自动设置控制器ID,无需模块地址(即插即用通信),交互式导向软件的配置和扩展诊断功能
  • 根据项目的需求配置扩展模块和房间控制面板
  • 可以将其他通风末端的风量加入风量平衡
  • 房间管理功能(RMF)可以被激活
  • 应用于实验室,制药、半导体制造的洁净室,手术室,重症监护病房以及办公室的苛刻控制需求

专用功能:

  • 具有自动控制器标识的即插即用式系统,寻址无需组件
  • 为功能扩展的模块化系统
  • 通过控制器合体外部即可接线和状态显示
  • 根据项目可使用房间控制面板
  • 项目适应性是指可配置特殊功能,监控和警报信号
  • 系统持续监控
  • 非常简便地调试、配置、更换以及诊断
  • 中央配置和房间设定的持续控制(房间管理功能)
  • EasyConnect 配置软件交互式配置(可以通过无线)
  • 根据项目要求工厂完成标定配置

运行模式

  • LAB:应用于实验室的排风系统控制
  • CLR:应用于洁净室的送风系统控制
  • LAB/CLR-RMF:激活房间管理功能的系统

部件和特性

  • 已灌装程序的微处理系统以及非易失性的存储器
  • 供电电源的双栈终端
  • 至多可连接两个控制面板
  • 可通过螺钉端子或者插口式进行数据通讯
  • 通过螺钉端子的数字输出(DO)
  • 通过螺钉端子或者插口式的数字输入(DI)
  • 通过螺钉端子或者插口式的模拟输入(AI)
  • 通过螺钉端子的模拟输出(AO)
  • 通讯线的积分终端电阻
  • 控制箱两侧都会显示报警灯
  • 状态等(呼吸灯,通讯和终端电阻)

部件

扩展模块可以在工厂完成安装或者现场安装

  • T:EM-TRF,通过230VAC给控制器供电
  • U:EM-TRF-USV:通过230VAC不间断电源给控制器供电
  • L:EM-LON,LonWorksFTT-10A的接口
  • B:EM-BAC-MOD-01,BACnet MS/TP的接口
  • M:EM-BAC-MOD-01,ModbusRTU的接口

有用的 补充

  • BE-LCD-01:通风柜和房间(开通RMF功能)的控制面板
  • 压差传感器:可以测量房间压力或者管道压力的静态传感器
  • EasyConnect:用于调试和诊断EASYLAB的软件

结构特点

  • 主要的电路板和扩展模块全在控制箱
  • 角托架可以当控制箱在吊顶上,墙上或者柜架时方便维修
  • 无需工具既可打开控制箱,除了带EM-TRF或者EM-TRF-USV的控制箱
  • Pin排针插座,用于扩展模块连接
  • 多数重要插口直接安排在箱体外部

材料和表面

  • 控制箱使用ABS蓝色塑料(RAL5002)

技术信息

  • Order code

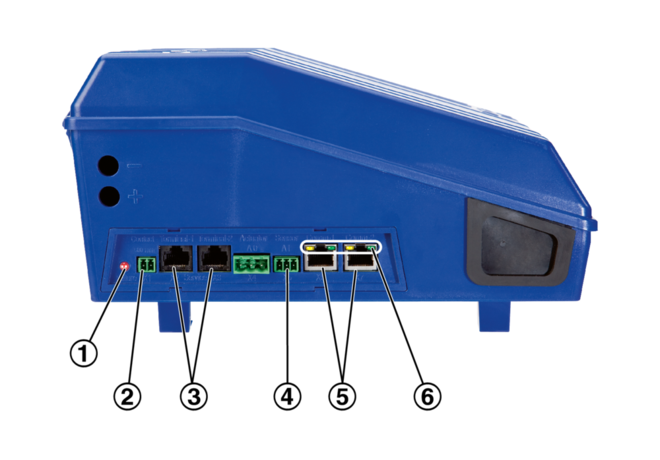

Tilkoblinger og tilstandsdisplay – TAM 00134137_0

① Indikatorlampe alarm

② Digital inngang

③ Tilkoblinger romkontrollpaneler eller service

④ Analog inngang

⑤ Tilkobling kommunikasjonskabel

⑥Indikatorlamper kommunikasjon, aktiv endemotstand, regulatorfunksjon (heartbeat)
