冷吊顶

layer

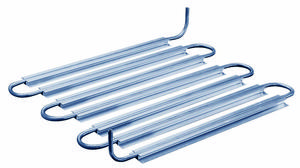

型号 WK-D-PF

WK-D-PF 型冷顶板单元的设计适合于消除室内的热负荷,用水作冷媒,运行经济。单位面积供冷功率大,投资节省。这种冷顶板单元可与任何用户提供的标准设计的金属或其他吊顶结合应用。在连续辐射的冷顶板中,冷辐射消除的负荷约占 55% ,对流消除的负荷占 45% 。

WK-D-PF型冷顶板单元是由导热性能良好的铝基座和压入其中的铜管构成,铝基座与铜管紧密结合,以确保良好的导热性能。在金属面板背面可选择粘贴吸声无纺布。热交换单元底部附有导热胶,使之牢固紧密地粘贴在吊顶面板内侧的吸音无纺布上。冷辐射板顶部可选择覆盖保温棉,以防止冷量损耗。

更多

layer

型号 WK-D-WF

妥思WK-D-WF型冷吊顶单元为对流式冷却单元,可直接自由悬挂安装,也可以与开放式模块吊顶结合安装。

这种冷吊顶单元以对流消除室内的负荷占70%,以辐射方式消除的负荷占30%。因为对流消除的负荷占的比例较大,可有效消除层高较高的房间的热负荷,利用水作为冷媒,可有效地实现节能。

如果冷吊顶单元安装成开放式悬挂模块吊顶型式,其有效自由断面应尽可能大,以保证对流冷却单元的高效率。

注意:供水温度不能低于房间露点温度。

更多

layer

型号 WK-D-UM

妥思WK-D-UM型吊顶冷却单元采用节能效果优越的水媒冷却,用于排除室内热负荷。单位面积供冷功率大,费用低。WK-D-UM型吊顶冷却单元安装简便,适合安装于各种常用规格的金属顶棚板内。对于这种封闭式的辐射冷吊顶,约55%的内负荷通过辐射排除,45%通过对流排除。

WK-D-UM型吊顶冷却单元内含一块基座孔板,上面紧贴一条铜质盘管,盘管压成扁平形,以获得与金属顶棚板的良好接触。安装时,铜质盘管放置在顶棚板的背面,上面是基座孔板。这样的安装方式能使顶棚板和基座孔板间产生辐射换热,从而提高传热效果,并且不影响吊顶的噪声特性。冷却单元与顶棚板的固定采用一种特殊的定位卡(每块顶棚板2个)。盘管的末端向上翘起,可通过软管或铜弯管连接。

更多

layer

型号 WK-D-KV

WK-D-KV型冷吊顶是对流式冷顶板单元,可直接自由悬挂安装,也可与开式顶板结构组合安装。

这种冷顶板以对流方式消除室内的负荷占80%,以辐射方式消除的负荷占20%。由于对流消除的负荷占的比例较大,可有效消除层高较高的房间的热负荷,利用水作冷媒,可有效的实现节能。

如果冷却单元安装成开式吊顶模块形式,其有效自由对流面积增大,提高对流冷吊顶的换热量。

标准产品中配带两只Ø15mm的铜接头,用于冷顶板与水系统间的连接。

更多
