型号 XSA

适用于高插入损失的宽频谱消声器,尤其在高频范围内

片式消声器,适用于空调系统

  • 吸收衰减效果
  • 空气动力学框架可以节能(半径>15mm)
  • 噪声根据ISO7235测量
  • 采用生物溶解的吸声材料,因此十分卫生安全
  • 吸声材料玻璃纤维棉作为保护层可以防止侵蚀,气流速度最高可达20m/s
  • 吸声材料不燃,参照EN13501,防火等级A1级
  • 标准尺寸和中间尺寸可选
  • 根据欧盟指令94/9/EC(ATEX),在区域1,2以及21,22中使用
  • 工作温度高达100℃


可选的设备及配件

  • 附加的穿孔板保护吸声材料
  • 粉末喷涂
  • 不锈钢
  • 防盐水腐蚀铝结构(AIMg3)

片式消声器,XSA-100选项 00131724_0



片厚度100mm

  • 应用
  • 描述

应用

  • XSA型片式消声器通常用于减小空调系统中风机噪声和再生空气噪声
  • 吸收衰减效果
  • 宽频谱消声器尤其在高频范围
  • 卫生测试并通过VDI6022认证
  • 在潜在的爆炸环境(ATEX)区域1,2,21,22(外部)使用

特性

  • 在高频范围内增加插入损失
  • 最大至30%压差
  • 由于空气动力学框架可以节能并/或节约空间
  • 卫生测试认证
  • 多段式结构可用于大尺寸

选项

  • XSA-100:消声片厚度100mm
  • XSA-200:消声片厚度200mm
  • XSA-230:消声片厚度230mm
  • XSA-300:消声片厚度300mm

结构

消声片表面

  • F:玻璃纤维棉
  • L:玻璃纤维棉和金属穿孔板

管道连接

  • P:30mm标准法兰
  • W:角钢框架35x35x3mm

组成和特点

  • ①箱体
  • 空气动力学型材框架
  • 吸声材料减少空气再生噪声

结构特点

  • 箱体开槽用于增加刚性,更大的尺寸需要额外加固
  • 空气动力学型材框架(半径>15mm)能够减少上游和下游的湍流;框架带槽用于增加刚性
  • 折叠的框架边缘保护填充物
  • 角钢框架的细分结构
  • 工作温度高达100℃

材料和外观

  • 箱体和消声框架材料为镀锌钢板
  • 标准法兰和角钢由镀锌钢板制成
  • 吸声材料为矿棉


矿物棉

  • EN13501,防火等级A1级,不燃
  • RAL质量认证RAL-GZ  388
  • 生物可溶解,因此符合德国标准TRGS  905(对于有害物质的技术准则)和EU标准97/69/EG中规定的卫生安全
  • 玻璃纤维棉作为保护层可以防止侵蚀,气流速度最高可达20m/s
  • 延缓细菌病毒的繁殖

技术信息

  • 功能
  • 产品说明
  • 订货代码
MSA, XSA示意图 00105021_0.
①箱体
②管道连接
③消声片




功能描述

XSA片式消声器包含了XKA

XKA消声器通过吸收达到衰减效果

片式消声器采用矿物棉作为内部填充吸声材料

片式消声器通常用于减小空调系统中风机噪声和再生空气噪声。通过吸收的衰减效果。既节能,同时满足卫生测试认证

消声器由箱体,管道连接和消声片组成 消声片由空气动力学型材框架(半径>15mm),吸声材料组成

折叠的框架边缘保护消声填充物

根据ISO7235测试的插入损失和声功率级空气再生噪声

符合VDI6022,DIN1946第二和第四部分以及VDI3803的卫生要求

特性

  • 在高频范围内增加插入损失
  • 最大至30%压差
  • 由于空气动力学框架可以节能并/或节约空间
  • 卫生测试认证
  • 多段式结构可用于大尺寸

材料和外观

  • 箱体和消声框架材料为镀锌钢板
  • 标准法兰和角钢由镀锌钢板制成
  • 吸声材料为矿棉


矿物棉

  • EN13501,防火等级A1级,不燃
  • RAL质量认证RAL-GZ  388
  • 生物可溶解,因此符合德国标准TRGS  905(对于有害物质的技术准则)和EU标准97/69/EG中规定的卫生安全
  • 玻璃纤维棉作为保护层可以防止侵蚀,气流速度最高可达20m/s
  • 延缓细菌病毒的繁殖

结构

消声片表面

  • F:玻璃纤维棉
  • L:玻璃纤维棉和金属穿孔板

管道连接

  • P:30mm标准法兰
  • W:角钢框架35x35x3mm

技术参数

  • 消声片片厚度100,200,230,300mm
  • 名义尺寸:140 × 150 × 500 mm – 2400 × 1800 × 1500 mm
  • 宽度区间:最大4800mm
  • 高度区间:最大3600mm
  • 长度区间:最大3000mm
  • 工作温度:-100℃

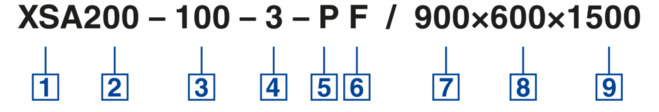

00100286_0

型号
XSA       带箱体的片式消声器

消声片厚度[mm]
100
200
230
300

空气流通宽度(消声片之间的距离)[mm]

消声片数量



管道连接
P       30mm标准法兰
W       角钢框架 35 × 35 × 3 mm (required for sound attenuators with width and/or height subdivided)

消声片表面
F       玻璃纤维棉
L       玻璃纤维棉和金属穿孔板

名义宽度 B [mm]

名义高度 H [mm]

空气流动方向名义长度 L [mm]
