型号 FMS

用于监测风量

用于通风柜的自带电源监测系统

  • 基于插拔式的易于安装的扩展通讯
  • 多数重要插口直接安排在箱体外部
  • 监测硬件可以通过模块扩展
  • 用于通风柜的自适应控制面板
  • 根据项目需求创新运行
  • 用于风机的控制输入信号
  • 可配置的监测功能和报警信号
  • 用EasyConnect配置软件易于安装
  • 90-250VAC的电源供电
  • 每个通风柜可以安装两个控制面板,例如用于两侧有柜门的通风柜


扩展选项

  • 扩展模块安装在控制盒上
  • 监测系统易于安装和接线
  • 扩展模块可以在工厂完成安装或者现场安装
  • 用于通风柜的可选的辅助气流监测

监测系统 型号FMS 00179501_0
  • 应用
  • 描述

应用

  • 型号FMS监测系统,用于通风柜的自供电的风量或者面风速监测
  • 易于使用安全使用,提供最高能效和数据透明
  • 用于全封闭的房间
  • 针对单台定风量控制的通风柜的简易方案


设备功能

  • 压差监测
  • 风量监测
  • 面风速监测
  • 监测辅助风流和以及外部设备单元提供的风量以及压差信号


  • 通过BE-SEG-02或BE-SEG-03可选的声音报警并且传输报警信号给中央BMS
  • 电脑通过软件完成配置调试以及故障诊断,电脑可以连接到控制器或者房间控制面板
  • 应用于实验室,制药、半导体制造的洁净室,手术室,重症监护病房以及办公室的苛刻控制需求
  • 适用于新安装,改造和整修项目
  • 通过EN14175来监测柜门开度

专用功能:

  • 非常迅速地实际值测量
  • 作为选项可监测压差,风量,面风速(只有安装了面风速传感器 VS-TRD)
  • 基于EN14175监测和通讯柜门最高开度,当超过最高开度时声响报警
  • 可连接一至两个控制面板BE-SEG-03或者BE-SEG-02;同样适用于两侧开门的通风柜
  • 通过外部原件或者DI点进行运行模式切换
  • 监测功能:检测值1,检测值2,停用监控功能
  • 警报和警报信号可配置,例如:取消当前操作模式的报警

应用

  • 型号FMS监测系统,用于通风柜的自供电的风量或者面风速监测
  • 易于使用安全使用,提供最高能效和数据透明
  • 用于全封闭的房间
  • 针对单台定风量控制的通风柜的简易方案


设备功能

  • 压差监测
  • 风量监测
  • 面风速监测
  • 监测辅助风流和以及外部设备单元提供的风量以及压差信号


  • 通过BE-SEG-02或BE-SEG-03可选的声音报警并且传输报警信号给中央BMS
  • 电脑通过软件完成配置调试以及故障诊断,电脑可以连接到控制器或者房间控制面板
  • 应用于实验室,制药、半导体制造的洁净室,手术室,重症监护病房以及办公室的苛刻控制需求
  • 适用于新安装,改造和整修项目
  • 通过EN14175来监测柜门开度

专用功能:

  • 非常迅速地实际值测量
  • 作为选项可监测压差,风量,面风速(只有安装了面风速传感器 VS-TRD)
  • 基于EN14175监测和通讯柜门最高开度,当超过最高开度时声响报警
  • 可连接一至两个控制面板BE-SEG-03或者BE-SEG-02;同样适用于两侧开门的通风柜
  • 通过外部原件或者DI点进行运行模式切换
  • 监测功能:检测值1,检测值2,停用监控功能
  • 警报和警报信号可配置,例如:取消当前操作模式的报警

变量

  • FMS-1:内部集成膜片式压力传感器和测量探头的监控系统
  • FMS-2:接受外部0(2)至10VDC,例如:面风速传感器,风量控制器或者外部压差变送器

部件和特性

  • 90-240VAC电源供电
  • 每个通风柜可以安装两个控制面板,例如用于两侧有柜门的通风柜
  • EasyConnect:用于调试和诊断EASYLAB的软件
  • 蓝牙模块(Blue CON)可以连接至监控系统,用于无线连接调试

附件

扩展模块可以在工厂完成安装或者现场安装

  • S:EM-LIGHT-F——监测系统可以通过控制面板进行照明开启关闭 这个扩展模块连接照明 最大功率通过:230VAC,500W
  • G:EM-CPL——连接EM-LIGHT的连接器 如果安装了EM-LIGHT,一个连接器可以让照明插拔式安装
  • V:EM-VENT——通过DO点输出激活风机 监控系统可以用于激活或者停用风机 在230VAC供电下,可提供接线绝缘卡口

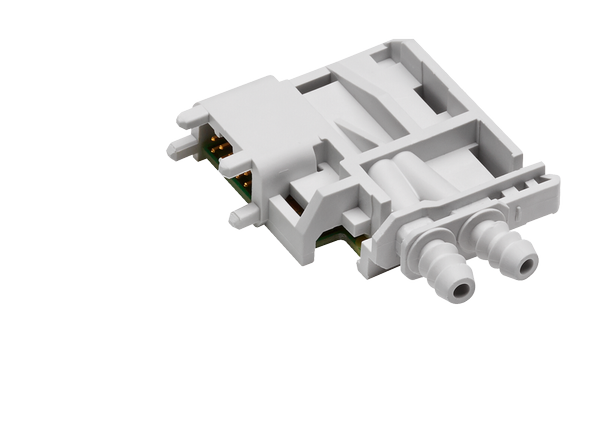

  • D:EM-DDT——用于监测辅助气流的压差传感器 扩展模块可以用于一个额外的压差变送器用来监测辅助风流


FMS-2的可选传感器

  • VS-TRD:风速传感器
  • PT699:不用的压力变送器,-100至100Pa

结构特点

  • 可选的工厂配置的外部模块的电子监控系统
  • 控制电子元件使用
  • 系统和连接的传感器持续监控
  • 多数重要插口直接安排在箱体外部
  • 扩展模块的连接
  • 带房间空气感应的不同的压力传感器保护房间测量点

材料和表面

  • 盒体使用ABS塑料(RAL5002)

变量

  • FMS-1:内部集成膜片式压力传感器和测量探头的监控系统
  • FMS-2:接受外部0(2)至10VDC,例如:面风速传感器,风量控制器或者外部压差变送器

部件和特性

  • 90-240VAC电源供电
  • 每个通风柜可以安装两个控制面板,例如用于两侧有柜门的通风柜
  • EasyConnect:用于调试和诊断EASYLAB的软件
  • 蓝牙模块(Blue CON)可以连接至监控系统,用于无线连接调试

附件

扩展模块可以在工厂完成安装或者现场安装

  • S:EM-LIGHT-F——监测系统可以通过控制面板进行照明开启关闭 这个扩展模块连接照明 最大功率通过:230VAC,500W
  • G:EM-CPL——连接EM-LIGHT的连接器 如果安装了EM-LIGHT,一个连接器可以让照明插拔式安装
  • V:EM-VENT——通过DO点输出激活风机 监控系统可以用于激活或者停用风机 在230VAC供电下,可提供接线绝缘卡口
  • D:EM-DDT——用于监测辅助气流的压差传感器 扩展模块可以用于一个额外的压差变送器用来监测辅助风流


FMS-2的可选传感器

  • VS-TRD:风速传感器
  • PT699:不用的压力变送器,-100至100Pa

结构特点

  • 可选的工厂配置的外部模块的电子监控系统
  • 控制电子元件使用
  • 系统和连接的传感器持续监控
  • 多数重要插口直接安排在箱体外部
  • 扩展模块的连接
  • 带房间空气感应的不同的压力传感器保护房间测量点

材料和表面

  • 盒体使用ABS塑料(RAL5002)

技术信息

  • 功能
  • 技术数据
  • 产品说明
  • 订货代码

功能描述

用于监测通风柜,EASYLAB监测系统FMS通常安装在通风柜的顶部或者侧面 控制面板通常安装在通风柜的侧面


主要功能

  • 内部或外部的压差传感器监测通风柜,包括根据EN14175的标准可选的声音报警
  • 监测系统符合EN14175标准并且适用于所有通过EN14175标准的通风柜


检测策略


FMS-1

  • 设备功能——压差,内部测量:使用内部静态差压传感器在合适的测量点测量压差。可以检测两档压差
  • 设备功能——风量,内部测量:使用内部静态差压传感器在合适的测量点测量风量 可以检测两档风量


FMS-2

  • 设备功能——面风速:使用可选的风速传感器VS-TRD监测风量 风速可被设定
  • 设备功能——压差,外部测量:使用内部静态差压传感器在合适的测量点测量压差。可以检测两档压差
  • 设备功能——风量,外部测量:使用外部静态差压传感器在合适的测量点测量风量。可以检测两档风量

功能描述

用于监测通风柜,EASYLAB监测系统FMS通常安装在通风柜的顶部或者侧面 控制面板通常安装在通风柜的侧面


主要功能

  • 内部或外部的压差传感器监测通风柜,包括根据EN14175的标准可选的声音报警
  • 监测系统符合EN14175标准并且适用于所有通过EN14175标准的通风柜


检测策略


FMS-1

  • 设备功能——压差,内部测量:使用内部静态差压传感器在合适的测量点测量压差。可以检测两档压差
  • 设备功能——风量,内部测量:使用内部静态差压传感器在合适的测量点测量风量 可以检测两档风量


FMS-2

  • 设备功能——面风速:使用可选的风速传感器VS-TRD监测风量 风速可被设定
  • 设备功能——压差,外部测量:使用内部静态差压传感器在合适的测量点测量压差。可以检测两档压差
  • 设备功能——风量,外部测量:使用外部静态差压传感器在合适的测量点测量风量。可以检测两档风量

供电电压 90-250VAC
功耗 至多13VA(有最多的设备时)
恢复时间 <500ms
运行温度 运行时:10至50℃,贮存:-10至70℃
可接受湿度 <90%
开关继电器输出额定值 R1:240VAC 6A,R2:240VAC 2A, R3+4:50V 2A
IEC 保护等级 II(保护绝缘)
防护等级 IP 20
EC 一致性 EMC 2004/108/EC,低电压 2006/95/EC
重量 0.5kg
尺寸(长*宽*高) 159*136*65mm

电子监测系统,用于基于需求的监测通风橱中的压差,风量或面速度; 功能显示符合EN 14175的声光信号。检测策略


设备功能 FMS-1

带有一体化静态压差传感器的监控系统,用于测量和监控两个压差值或风量


设备功能 FMS-2

使用0-10 V直流信号连接两个外部传感器的监控系统,用于监控两个压差,风量或面速度值。

专用功能:

  • 非常迅速地实际值测量
  • 作为选项可监测压差,风量,面风速(只有安装了面风速传感器 VS-TRD)
  • 基于EN14175监测和通讯柜门最高开度,当超过最高开度时声响报警
  • 可连接一至两个控制面板BE-SEG-03或者BE-SEG-02;同样适用于两侧开门的通风柜
  • 通过外部原件或者DI点进行运行模式切换
  • 监测功能:检测值1,检测值2,停用监控功能
  • 警报和警报信号可配置,例如:取消当前操作模式的报警

材料和表面

  • 盒体使用ABS塑料(RAL5002)

技术数据

  • 电源:90-250VAC
  • 功耗最高13.5VA(带最多设备的时候)
  • 恢复时间:<500ms
  • 运行时:10至50℃,贮存:-10至70℃
  • 可接受湿度:<90%
  • 开关继电器输出额定值:R1:240VAC 6A,R2:240VAC 2A, R3+4:50V 2A
  • IEC防护等级:II(绝缘保护)
  • IP防护等级:IP20
  • ECEC符合性:EMC到2004/108 / EC,低电压到2006/95 / EC
  • 重量:0.5kg
  • 尺寸(长*宽*高):159*136*65mm

电子监测系统,用于基于需求的监测通风橱中的压差,风量或面速度; 功能显示符合EN 14175的声光信号。检测策略


设备功能 FMS-1

带有一体化静态压差传感器的监控系统,用于测量和监控两个压差值或风量


设备功能 FMS-2

使用0-10 V直流信号连接两个外部传感器的监控系统,用于监控两个压差,风量或面速度值。

专用功能:

  • 非常迅速地实际值测量
  • 作为选项可监测压差,风量,面风速(只有安装了面风速传感器 VS-TRD)
  • 基于EN14175监测和通讯柜门最高开度,当超过最高开度时声响报警
  • 可连接一至两个控制面板BE-SEG-03或者BE-SEG-02;同样适用于两侧开门的通风柜
  • 通过外部原件或者DI点进行运行模式切换
  • 监测功能:检测值1,检测值2,停用监控功能
  • 警报和警报信号可配置,例如:取消当前操作模式的报警

材料和表面

  • 盒体使用ABS塑料(RAL5002)

技术数据

  • 电源:90-250VAC
  • 功耗最高13.5VA(带最多设备的时候)
  • 恢复时间:<500ms
  • 运行时:10至50℃,贮存:-10至70℃
  • 可接受湿度:<90%
  • 开关继电器输出额定值:R1:240VAC 6A,R2:240VAC 2A, R3+4:50V 2A
  • IEC防护等级:II(绝缘保护)
  • IP防护等级:IP20
  • ECEC符合性:EMC到2004/108 / EC,低电压到2006/95 / EC
  • 重量:0.5kg
  • 尺寸(长*宽*高):159*136*65mm

00180536_0

型号
FMS       监测系统

变量
1       带有集成膜片压力传感器和测量探头的监控系统
2       监测外部0(2)至10VDC信号



配件
S       EM-LIGHT-F: 照明
G       EM-CPL: 连接EM-LIGHT的部件
V       EM-VENT: 连接装置以及接线输出DO1用于激活风机
D       EM-DDT: 用于监测支持流量的压差传感器

注:VS-TRD,BE-SEG-03和BE-SEG-02是可选部件
