型号 ST

单个叶片和两个叶片铰链门,用于机房、仓库、空气处理单元、过滤室、或者机械、电气装置的围护

单页门或双页门,牢固且漏风量很小,甚至在很大的压力情况下

  • 最大宽度 1100 mm, 最大高度 2115 mm
  • 关闭方向,最大承压1000Pa,加强型结构,可承压至2000Pa
  • 在1000Pa情况下,泄漏率大约为 0.6 l/s 或 2 m³/h (每一个门页)
  • 加强的门页,能承受很高的压力
  • 双层门页,采用镀锌钢板制作,里面用矿物棉填充
  • 门框采用角铁或者U型块
  • 两个双杆锁紧装置,实现两侧均可操作
  • APT橡胶密封,可耐高温90℃
  • 标准尺寸以及中档尺寸均可生产


可选设备及附件

  • 隔音材料
  • 可与弹簧锁、榫眼锁,泄压阀,观察窗以及可移动的外侧锁杆组合
  • 外部喷涂用于室外环境

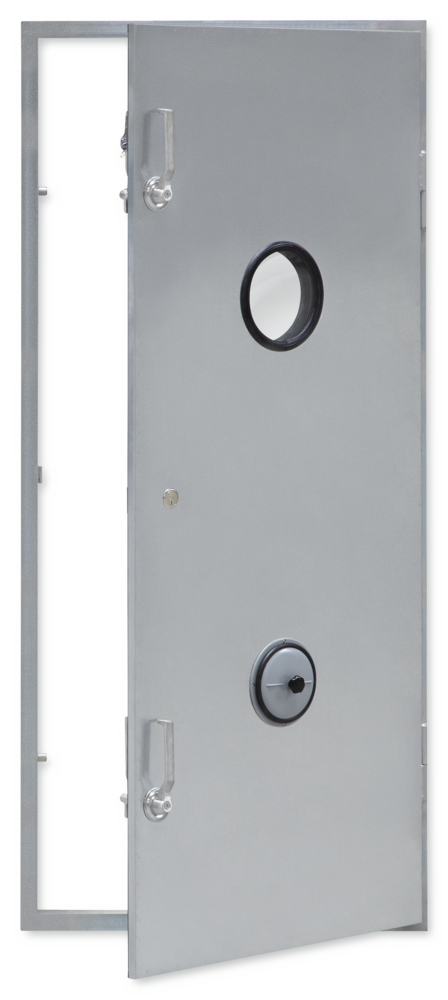

低泄漏门,ST-R/Z15 00136679_0



钢门带观察窗,泄压阀及弹簧锁

  • 应用范围
  • 描述

应用范围

  • 低泄漏ST型门对机房、仓库、空气处理单元、过滤方、或者机械或电气装置围栏进行隔离
  • 牢固的结构,很低的泄漏率,即使在较大的压力下
  • 外表喷涂结构,较高的防腐性能
  • 打开侧的最大承压能力为1000Pa(加强型结构为2000Pa)

特性

  • 带隔音结构的型号(X结构型)能提供很好的吸声效果
  • U值: 1.02 W/(m²K) 在 8 W/(m²K) 用于室内 (气流静止下) 和 25 W/(m²K) 室外 (气流流动)
  • 可选的门框不带固定螺丝 (-21) 但法兰钻孔

分类

  • ST: 低泄漏门
  • ST-V: 低泄漏型门带加强型叶片
  • ST-X: 低泄漏型门带消声装置
  • ST-X-V: 低泄漏型门带消声装置和加强型组件
  • ST-D: 双叶片低泄漏型门
  • ST-D-V: 双叶片低泄漏型门带叶片加强
  • ST-D-X: 双叶片低泄漏型门带消声装置
  • ST-D-X-V: 双叶片低泄漏门带消声装置跟加强组件
  • R: 右铰链
  • L: 左铰链

附件

  • 11: 角铁框架,带焊接固定标签
  • 13: U型槽 115 × 40 × 4 mm
  • 15: U型槽 240 × 40 × 4 mm 带焊接固定标签
  • 21: 角钢框不带固定标签
  • 锁,观察窗,泄压阀,前锁紧杆等,将应用范围改进和延展

材质和表面处理

  • 门页跟加强板采用镀锌钢板制作
  • 吸声材料为矿棉
  • 门框采用镀锌钢板制作
  • 双杆锁紧装置采用铝型材铸件
  • APT橡胶密封
  • 吸声材料沥青板K57
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色


矿棉

  • 符合DIN4102耐火等级,无易燃材料
  • RAL品质标志 RAL-GZ388
  • 生物可溶解材料,因此符合德国 TRGS 905 卫生学标准(有害物质技术参数) 和 EU 指标 97/69/EG
  • 防菌的

技术信息

  • 功能
  • 规格参数
  • 订购代码
ST大样图 00106772_0..
① 门
② 门框
③ 消声材料
④ 密封材料
⑤ 双杆锁紧装置




功能性描述

低泄漏率页门为一种低泄漏率的对房间和其他区域进行隔离的装备

当门关上时,也就是说当门锁紧杆锁住时,四周的密封装置压在门框上. 因此,气体泄漏率极其小,就算在较高压力情况下

低泄漏门,作为一个隔离设备,用于机房、仓库、空气处理室、过滤室或者机械装置或电气设备区域

可以安装的设备,包含带双杆锁定装置的门页,吸声材料,密封装置和铰链,以及框架

在打开侧,泄漏率约为 0.6 l/s 或 2 m³/h 在1000 Pa 压力下(单个门页).

特性

  • 带隔音结构的型号(X结构型)能提供很好的吸声效果
  • U值: 1.02 W/(m²K) 在 8 W/(m²K) 用于室内 (气流静止下) 和 25 W/(m²K) 室外 (气流流动)
  • 可选的门框不带固定螺丝 (-21) 但法兰钻孔

材质和表面处理

  • 门页跟加强板采用镀锌钢板制作
  • 吸声材料为矿棉
  • 门框采用镀锌钢板制作
  • 双杆锁紧装置采用铝型材铸件
  • APT橡胶密封
  • 吸声材料沥青板K57
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色


矿棉

  • 符合DIN4102耐火等级,无易燃材料
  • RAL品质标志 RAL-GZ388
  • 生物可溶解材料,因此符合德国 TRGS 905 卫生学标准(有害物质技术参数) 和 EU 指标 97/69/EG
  • 防菌的

技术参数

  • 标准尺寸 (单门页): 400 × 800 – 1100 × 2115 mm
  • 标准尺寸 (双门页): 1080 × 800 – 2280 × 2115 mm
  • 在打开侧,最大压力为1000Pa(加强型结构可达2000Pa)
  • 加权噪声衰减指标(在消声材料填充情况下),单门页 43 – 46 dB, 双门页为 44 – 47 dB, 墙洞左侧或右侧 58 – 61 dB

00103991_0..

类型
ST       低泄漏门

铰链
R       右侧
L       左侧驱动

隔声材料
       无: 无安装框架
X       带

门结构
       无: 标准结构
V       加强型门结构

标志尺寸mm
       B × H



门框
11       角铁 50/50/4, 带焊接固定标签
13       U型结构 115/40/4, 带焊接固定标签
15       U型结构 240/40/4, 带焊接固定标签
21       角铁, 不带固定标签

附件
       无: 无安装框架
Z01 – Z09

表面处理
       无: 标准结构
P1       外表喷涂       RAL CLASSIC
PS       外部喷涂, NCS 或者DB色

       表面粗糙度:
       RAL 9010 50 %
       RAL 9006 30 %
       所有其他为RAL colours 70 %
