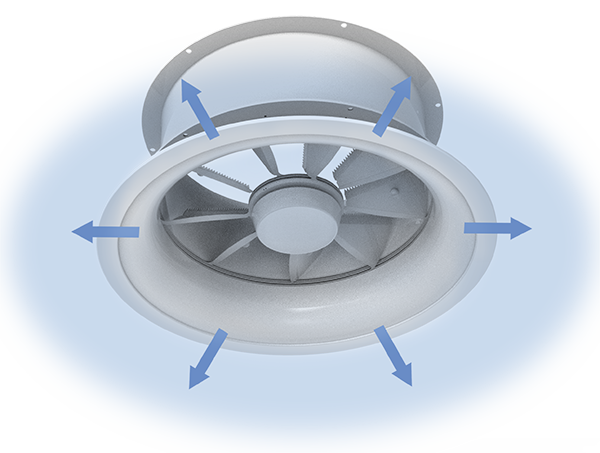

扩散气流
扩散气流
结构图
结构图

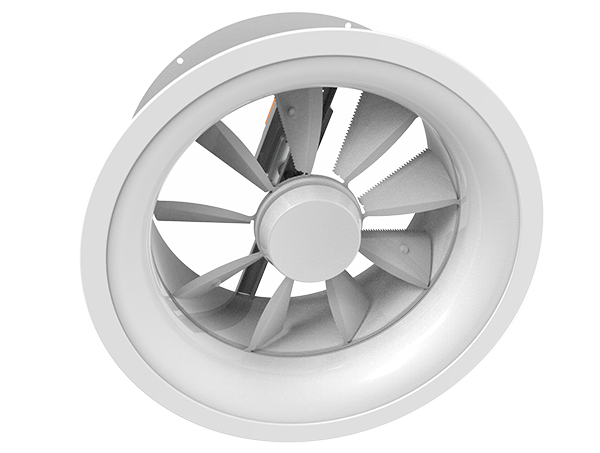

VDH
垂直气流
扩散气流
结构图

型号 VDH..

适用于高大空间,通过调节叶片,实现末端风速控制

圆形顶送风口的叶片可通过电动、温控或手动调节出风角度,气流经旋流扩散或自由射流到达人员停留区域,从而营造室内的舒适环境。

  • 规格尺寸315400630
  • 风量范围165-2200 l/s600-7900m³/h
  • 顶送安装高度8-30
  • 流线型叶片轮廓,风阻低
  • 适用于送风系统,包括变风量系统
  • 风口扩散角度通过多组叶片调节
  • 仿生学消声设计,气流噪声低
  • 风口材质为铝和钢板


可选项

  • 风口表面按RAL标准颜色喷涂
  • 侧接静压箱

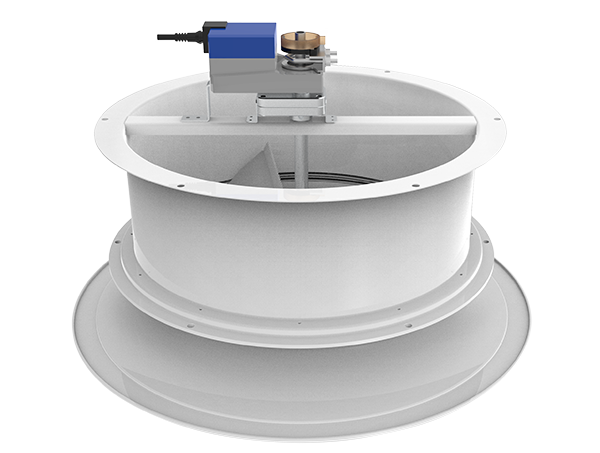

  • 电动执行器
  • 温控执行器

应用

应用

  • VDH可调型高空风口应用于高大空间的送风系统中,尤其适用于大堂、车间、体育馆、剧院、会展中心、机场、高铁站,以及购物中心等场所
  • 在制冷、供热,以及其他空调运行工况下,均可实现人员停留区域的热舒适控制
  • 在某些场合,当风口与室内大型设备的距离变化时,通过调节送风角度可实现末端区域的风速控制
  • 适用于变风量系统,当室内负荷变化时,风量与叶片角度实现联动控制,达到最佳的出风面风速,保证室内良好的气流组织
  • 送风温差范围-12+15K
  • 适用于各种吊顶形式,也可以无吊顶自由安装

产品特性

  • 增大的送风角度调节范围,内置齿轮机构,实现无极调节
  • 叶片形式符合空气动力学设计,较低的风阻系数可有效节省空气输送能耗
  • 风口内部采用仿生学设计,降低气流噪声通过手动或电动调节送风角度,改变风口的气流组织和送风深度
  • 选配侧接静压箱,也可直接与风管法兰连接


功能描述

功能描述

VDH可调型高空送风口内置可调角度的送风叶片,通过齿轮机构实现联动控制,在制冷、供热,以及其他空调运行工况下,均可实现人员停留区域的热舒适控制。风口设计了多组叶片,可大幅度调节出风扩散角,从而改变气流组织的形态,即使在安装高度不一致或室内负荷不均匀的场所,也能实现末端风速的精准控制。风口阻力低,叶片采用仿生学消声设计,适用于大风量远距离送风。
