型号 WG-JZ

多叶调节阀进行组合

外防雨百叶与多叶调节阀进行组合,作用为防止雨水、叶片和鸟类,以及进行关断和控制

  • 最大宽度为2000mm,最大高度为1995mm
  • 机翼流线型叶片,很低的压力损失
  • 低的噪声
  • 所有的流量特性数据均通过气体动力学和声学实验室获得
  • 机翼型平行叶片或者多开中空叶片
  • 阀框框体泄漏量符合EN 1751 C级标准
  • 标准尺寸以及中档尺寸均可生产
  • 预装组合,可实现快速简易的安装


可选设备及附件

  • 安装框架
  • 纱窗
  • 外表喷涂或者表面阳极化处理
  • 执行器:开/关型执行器,连续调节型执行器

应用范围

应用范围

  • WG外防雨百叶跟JZ型多叶调节阀进行组合,对空调系统新风口和排风口进行保护
  • 用于阻挡雨水,以及叶片和鸟类
  • 一般新风入口面风速为2-2.5m/s
  • 风量调节和压力控制的设备
  • 用于管道关断和墙上开孔
  • 平行动作叶片型式,适合用于开关型控制
  • 对开动作叶片型式,因其流量特性,适合于调节型控制

特性

  • 在标准尺寸内的任意尺寸均能生产
  • 防雨百叶跟多叶调节阀由于在工厂组合并装配好,现场的安装工作很少
  • 机翼型平行叶片或者多开中空叶片
  • 可耐100℃温度
  • 尺寸较大的情况下表,几个组合单元可以左右或上下进行排列
  • 低维护的稳定结构
  • 叶片为机翼型,实现较低的压力损失和较低的噪声
  • 根据需要可进行结构细分或者采用不锈钢材质结构

描述

分类

  • WG-JZ-S: 外防雨百叶和多叶调节阀,带对开叶片动作形式,均采用镀锌钢板制作
  • WG-JZ-P: 外防雨百叶跟多叶调节阀,带平行叶片动作形式,均采用镀锌钢板制作
  • WG-AL-JZ-S: 外防雨百叶采用铝合金材质,多叶调节阀带对开叶片动作形式,采用镀锌钢板
  • WG-AL-JZ-P: 外防雨百叶采用铝合金材质,多叶调节阀带平行叶片动作形式,采用镀锌钢板制作

附件

  • 扇形调节装置和限位开关:扇形调节装置用于调节叶片位置(无极调节),限位开关用于捕捉叶片最终位置
  • 开/关执行器:用于打开/关闭多叶调节阀
  • 调节型执行器:用于对多叶阀叶片进行无极调节
  • 气动执行器:用于打开和关闭多叶调节阀的气动执行器
  • 防爆型执行器:用于具有潜在爆炸风险环境的多叶调节阀执行器,控制多叶调节阀打开和关闭

配件

  • 安装框架:安装框架用于对外防雨百叶进行快速简易安装

技术信息

  • 功能
  • 规格参数
  • 订购代码
  • Related products

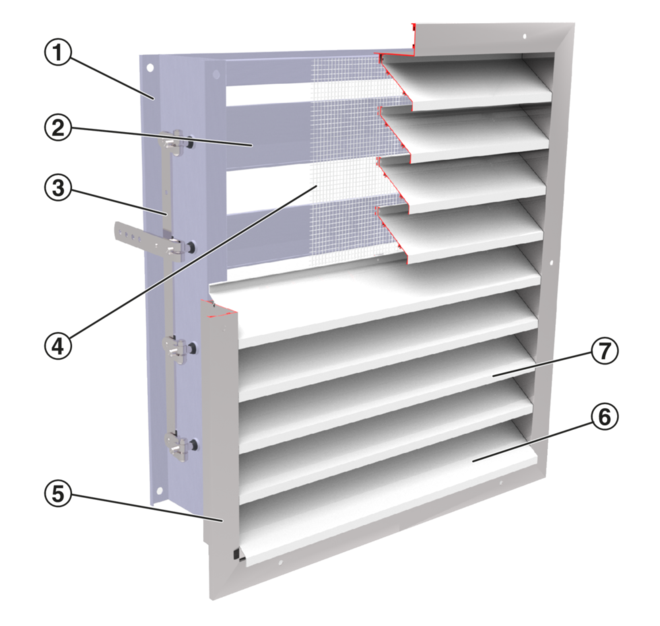

WG-JZ大样图 00106149_0.
① JZ 阀框
② JZ 叶片
③ JZ 连杆
④ 金属丝网; 可选择附带纱窗
⑤ WG 边框
⑥ WG 边叶片
⑦ WG 方形叶片




功能性描述

外防雨百叶为从外部安装的空气传输装置,用于新风或者排风系统,可以安装在外墙或门面上 紧密布置的叶片能很好的防护雨水,以及树叶或者鸟类

在某些特定的不利条件下,比如暴雨,根据气流速度的大小,可能出现微量的雨水跟空气一起进入

这就是为什么气流速度在新风口处不能超过2-2.5m/s范围


联杆装置

多叶调节阀,带外侧联杆型式,可实现叶片的平行动作或者对开动作

外侧联杆能将同步位置转动从驱动轴传输到每个叶片 甚至尺寸很大的多叶调节阀,也能通过此种联杆型式驱动开关

对开型动作叶片关闭时,每个叶片的速度不一样,因为联杆装置里面包括横向连杆 这样能促进关闭进程并减小关闭时叶片间的泄漏量

外防雨百叶跟多叶调节阀进行组合

方形外百叶窗,在空调系统中,可对雨水、树叶和鸟类进行防护,防止其进入新风口和排风口中

方形多叶调节阀,用于空调系统中风量调节和压力控制,同时也用于管道关断以及实墙和天花板上的孔洞

可进行安装的部件包含边框、机翼型防雨叶片,金属丝网

关断阀,包含边框、机翼型叶片和叶片传动机械装置

适应于管道压力最大1000Pa

带法兰,适合与管道连接

叶片位置可通过叶片延长轴上面的刻痕进行指示

阀框泄漏量符合EN 1751 C等级要求

特性

  • 在标准尺寸内的任意尺寸均能生产
  • 防雨百叶跟多叶调节阀由于在工厂组合并装配好,现场的安装工作很少
  • 机翼型平行叶片或者多开中空叶片
  • 可耐100℃温度
  • 尺寸较大的情况下表,几个组合单元可以左右或上下进行排列
  • 低维护的稳定结构
  • 叶片为机翼型,实现较低的压力损失和较低的噪声
  • 根据需要可进行结构细分或者采用不锈钢材质结构

技术参数

  • 常规尺寸:200×180到2000×1995mm
  • 空气体积流速范围: 40 – 9480 l/s 或者 144 – 34128 m³/h,在2.5 m/s风速情况下
  • 有效通风面积约60%(带纱窗的约45%)
  • 总压力损失-排气:30Pa,在2,5m/s风速下
  • 总压力损失-新风:35Pa,在2.5m/s风速下

00099884_0

类型
WG-JZ       外防雨百叶跟多叶调节阀的组合

材质– WG
       无: 镀锌钢板
AL       铝合金材质

结构 – WG
       无: 金属丝网
1       纱窗,镀锌钢板材质
2       金属丝网, 镀锌钢板 (只有WG-AL)
3       纱窗和金属丝网采用不锈钢材质(只适合WG-AL)
U       边框不带固定孔
       1, 2, 3 可与 U组合安装

动作形式 – JZ
S       对开叶片型 (标准产品)
P       平行叶片型

驱动侧 – JZ
       无: 右侧驱动
L       左侧驱动

标准尺寸
       B × H



安装框架 – WG
       无: 无安装框架
ER       带 (不适合结构U)

附件 – JZ
       无: 无安装框架
Z04 – Z07       手动调节装置
Z12 – Z51       执行器
ZF01 – ZF15       弹簧复位执行器
Z60 – Z77       气动执行器

阀门叶片安全动作 – JZ
       仅适用于弹簧复位执行器或气动执行器
NO       断气/断电,叶片开启
NC       断气/断电,叶片关闭

表面 – WG
       无: 标准结构
P1       外表喷涂       RAL CLASSIC
PS       外部喷涂, NCS 或者DB色

       只适合WG-AL
S2       依据EURAS标准, E6-C-31...35进行表面防氧化处理
S3       依据EURAS标准E6-C-0进行表面防氧化处理

       表面粗糙度:
       RAL 9010 50 %
       RAL 9006 30 %
       所有其他为RAL colours 70 %
