型号 NL

带消声功能

隔音百叶,用于空调系统中,防止雨水、树叶和鸟类进入新风口和排风口中

  • 最大宽度为1800mm,最大高度为2250mm
  • 机翼流线型叶片,很低的压力损失
  • 低的噪声
  • 所有的流量特性数据均通过气体动力学和声学实验室获得
  • 吸声材料表面为玻璃棉,通过网孔板成型
  • 双排百叶叶片,以满足吸声要求
  • 一些固定件,不起消声功能,作用是保持外观的统一
  • 多层结构,用于大尺寸


可选设备及附件

  • 外面喷涂或防腐处理

消声百叶,NL-A型 00136524_0




  • 应用范围
  • 描述

应用范围

  • NL型消声百叶,安装在空调系统中新风口和排风口
  • 用于阻挡雨水,以及叶片和鸟类
  • 一般新风入口面风速为2-2.5m/s
  • 紧凑单元,针对天气和噪声

特性

  • 标准为两个结构纵深,依据噪声要求
  • 机翼型叶片
  • 吸声材料通过网孔板成型

分类

  • NL:消声百叶
  • NL-H:双排设计,依据噪声要求
  • NL-D: 不起作用部件,用于外观的统一

结构

  • S: 镀锌钢板材质
  • A: 铝合金材质

技术信息

  • 功能
  • 规格参数
  • 订购代码
NL大样图 00100015_0
① 阀框
② 防鸟网
③ 消声材料
④ 玻璃棉
⑤ 网孔板




功能性描述

外防雨百叶为从外部安装的空气传输装置,用于新风或者排风系统,可以安装在外墙或门面上 紧密布置的叶片能很好的防护雨水,以及树叶或者鸟类

在某些特定的不利条件下,比如暴雨,根据气流速度的大小,可能出现微量的雨水跟空气一起进入

这就是为什么气流速度在新风口处不能超过2-2.5m/s范围

方形消声百叶,用于空调系统中,防止雨水、树叶和鸟类进入新风口或者排风口.

可进行安装的部件包含边框、机翼型防雨叶片,金属丝网

插入损耗依据ISO 7235进行测量

特性

  • 标准为两个结构纵深,依据噪声要求
  • 机翼型叶片
  • 吸声材料通过网孔板成型

结构

  • S: 镀锌钢板材质
  • A: 铝合金材质

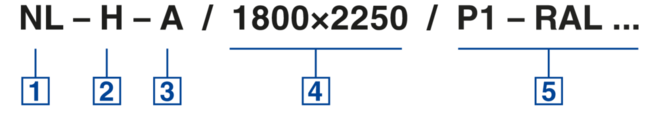

00135479_0

类型
NL       消声百叶

消声面
       无: 标准要求,单个百叶
H       高要求, 双排百叶
D       不起作用部件



材质
S        镀锌钢板材质
A        生铝

常规尺寸
       B × H

表面
       无: 标准结构
P1       外表喷涂       RAL CLASSIC

       表面粗糙度:
       RAL 9010 50 %
       RAL 9006 30 %
       所有其他为RAL colours 70 %
