型号 WGF

专门用于正面安装

外防雨百叶-专门用于正面安装-作为一个防护设备,用于空调系统,防止雨水、树叶和鸟类进入新风口和排风口

  • 单元最大宽度为2000mm,最大高度为2500mm
  • 用于表面安装或者作为机械附件或者电气设备的结构
  • 机翼流线型叶片,很低的压力损失
  • 低的噪声
  • 所有的流量特性数据均通过气体动力学和声学实验室获得
  • 依据材质可分为镀锌材质或者铝型材
  • 对于尺寸较大的区域,可灵活布置组合单元(组合单元需固定到支持结构上面,该支持结构由现场提供)


可选设备及附件

  • 边角部分
  • 纱窗
  • 外面喷涂或防腐处理

外防雨百叶,型号WGF-AL-T 00136517_0




  • 应用范围
  • 描述

应用范围

  • 外防雨百叶,WGF型,用于空调系统新风或排风系统
  • 用于阻挡雨水,以及叶片和鸟类
  • 一般新风入口面风速为2-2.5m/s

特性

  • 叶片为机翼型,实现较低的压力损失和较低的噪声
  • 大尺寸完全覆盖外围立面,或外墙上面的吸风口和排风口,整体带规整叶片,不带分散法兰
  • 稳固的结构
  • 任意数量的模块可以相互通过左右或前后进行组合,长宽尺寸可以很大(需要支撑结构)
  • 有效通风面积约50%,依据B×(H-0.125m)

分类

  • WGF-T:立面防雨百叶,采用镀锌钢板材质制作,中间的模块
  • WGF-E:立面防雨百叶,采用镀锌钢板材质制作,边角的模块
  • WGF-AL-T: 立面防雨百叶,采用铝型材制作,中间的模块
  • WGF-AL-E: 立面防雨百叶,采用铝型材制作,边角的模块

结构

  • 金属丝网采用镀锌钢板材质
  • 2:丝网,不锈钢材质(只有WGF-AL)

组成部分和特性

  • 锯齿形的模块(左边和右边)
  • 方向叶片与底端叶片
  • 金属丝网
  • 可选的纱窗
  • 用于叶片、锯齿形模块(如果B>2000mm,采用若干个锯齿形模块组合)和金属丝网的固定元件

结构特点

  • 叶片材质厚度,普通钢板材质厚度为1.25mm;铝合金材质厚度为2mm
  • 有效通风面积约50%,依据B×(H-0.125m)
  • 锯齿形模块,四周带固定孔,材质厚度为3mm
  • 后面的金属丝网,网眼规格为20×20×1.8mm
  • 后面的可选的纱窗,网眼规格1.25×1.25×0.4mm

材质和表面处理

WGF(钢板)

  • 叶片和锯齿形模块采用镀锌钢板制作,材质为DX51D+Z150-200-NAC
  • 金属丝网采用镀锌钢板材质
  • 锯齿形模块,外表喷涂(RAL 9005)
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色


WGF-AL (铝合金)

  • 铝合金叶片,材质为EN AW-6060 T66
  • 锯齿形模块,采用镀锌钢板制作,材质为DX51D+Z150-200-NAC
  • 金属丝网采用镀锌钢板材质
  • 锯齿形模块,外表喷涂(RAL 9005)
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色
  • S2:阳极化处理,符合EURAS标准E6-C-31...35
  • S3:阳极化处理,符合EURAS标准E6-C-0

技术信息

  • 功能
  • 规格参数
  • 订购代码

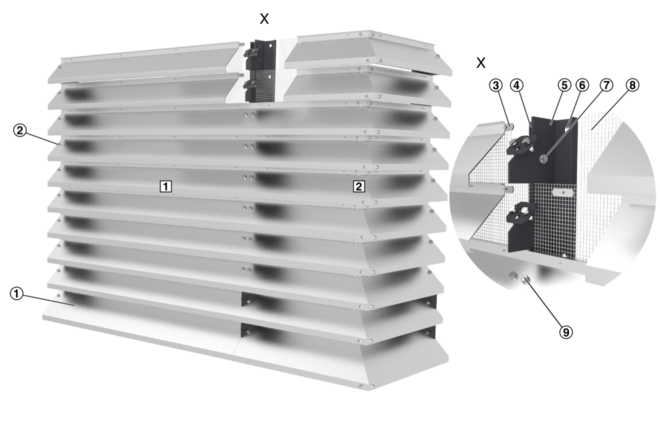

WGF大样图 00102795_0
中间模块WGF-AL-T
边角模块WGF-AL-E
边叶片

② 规则叶片
金属丝网的固定部件
锯齿形结构,右侧
锯齿形结构,左侧
固定孔
固定部件用于连接各锯齿形模块
金属丝网,可选择纱窗
叶片的固定部件




功能性描述

外防雨百叶为从外部安装的空气传输装置,用于新风或者排风系统,可以安装在外墙或门面上 紧密布置的叶片能很好的防护雨水,以及树叶或者鸟类

在某些特定的不利条件下,比如暴雨,根据气流速度的大小,可能出现微量的雨水跟空气一起进入

这就是为什么气流速度在新风口处不能超过2-2.5m/s范围

方形外防雨百叶,立面安装,用于空调系统中,防止雨水,叶片或鸟类进行新风口和排风口 可以安装的部件,包含防雨边框,流线型叶片和金属丝网

特性

  • 叶片为机翼型,实现较低的压力损失和较低的噪声
  • 大尺寸完全覆盖外围立面,或外墙上面的吸风口和排风口,整体带规整叶片,不带分散法兰
  • 稳固的结构
  • 任意数量的模块可以相互通过左右或前后进行组合,长宽尺寸可以很大(需要支撑结构)
  • 有效通风面积约50%,依据B×(H-0.125m)

材质和表面处理

WGF(钢板)

  • 叶片和锯齿形模块采用镀锌钢板制作,材质为DX51D+Z150-200-NAC
  • 金属丝网采用镀锌钢板材质
  • 锯齿形模块,外表喷涂(RAL 9005)
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色


WGF-AL (铝合金)

  • 铝合金叶片,材质为EN AW-6060 T66
  • 锯齿形模块,采用镀锌钢板制作,材质为DX51D+Z150-200-NAC
  • 金属丝网采用镀锌钢板材质
  • 锯齿形模块,外表喷涂(RAL 9005)
  • P1:外部喷涂,RAL 色
  • PS:外部喷涂,NCS或者DB色
  • S2:阳极化处理,符合EURAS标准E6-C-31...35
  • S3:阳极化处理,符合EURAS标准E6-C-0

结构

  • 金属丝网采用镀锌钢板材质
  • 2:丝网,不锈钢材质(只有WGF-AL)

技术参数

  • 标准尺寸(中间模块):1000×500-2000×2500mm
  • 叶片流速范围(中间模块):940-11880l/s
  • 叶片流速范围(中间模块):3384-42768m³/h
  • 有效通风面积约50%
  • 总压差-排风:50Pa,在2.5m/s(立面安装)
  • 总压差-送风:60Pa,在2.5m/s(立面安装)

00135508_0

类型
WGF       外防雨百叶

材质
       无: 镀锌钢板
AL       铝合金材质

模块
E       边角模块
T       中间模块

结构
       无:金属丝网,镀锌钢板l
2       金属丝网,不锈钢材质(只适用于AL材质)

标志尺寸mm
       B × H



表面
       无: 标准结构
P1       外表喷涂       RAL CLASSIC
PS       外部喷涂, NCS 或者DB色

S2       依据EURAS标准, E6-C-31...35进行表面防氧化处理
S3       依据EURAS标准E6-C-0进行表面防氧化处理

       表面粗糙度:
       RAL 9010 50 %
       RAL 9006 30 %
       所有其他为RAL colours 70 %
